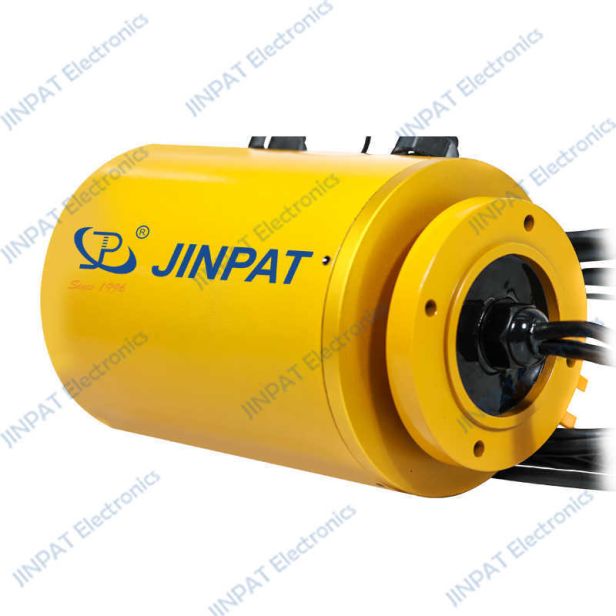

晶沛高清視頻滑環專為傳輸高帶寬視頻信號而打造，支持HD-SDI、3G-SDI、4K HDMI等多種高清視頻格式，在360°連續旋轉過程中依然保持圖像清晰、穩定無干擾。產品采用同軸結構或高頻同軸組件設計，配合貴金屬觸點技術，確保低損耗、低回波、高可靠傳輸，廣泛應用于高清云臺、廣播直播、雷達光電吊艙、巡檢機器人等場景?？膳c電源、以太網、控制信號等組合成一體化滑環，支持多種定制，滿足高清視頻在復雜旋轉系統中的專業需求。
典型應用: 儀器儀表、無人機、航拍、醫療設備如有其它需求。請聯系我們，以便我們的銷售工程師為您推薦滑環

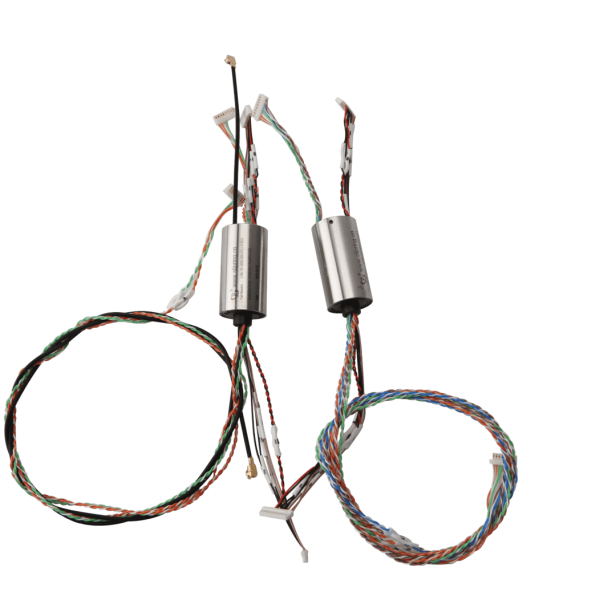

晶沛SDI滑環，支持HD/3G/6G/12G-SDI視頻信號360°連續旋轉傳輸，最高支持4K@60Hz，傳輸無壓縮、無延遲、不掉幀。采用高頻同軸結構設計，信號穩定，抗干擾強，可與電源、控制信號集成，結構緊湊，廣泛應用于廣播攝像、醫療影像、安防監控等高穩定性視頻場景。
| SDI滑環 | |||||||||
| 型號 | SDI |
每通道電流（A） |
額定電壓（V） |
尺寸 （mm） |
信號類型 | ||||
| HD-SDI | 3G-SDI | 6G-SDI | 12G-SDI | 外徑 | 長度 | ||||
| 最高分辨率1080p@30hz向下兼容 | 最高分辨率1080p@60hz向下兼容 | 最高分辨率2K向下兼容 | 最高分辨率4K向下兼容 | ||||||
LPMS-05D-0201-SD1 |
1 |
2路1A | 0-48V? | φ5.5 | 9.6 |
/ | |||
LPMS-12U-08S-01SD1 |
1 | / |
0-48V? | φ6.5 | 17.4? | 8路普通信號 | |||
LPMS-18-0204-0201-01SD1-05S |
1 | 2路（備用）4A+2路 | 0-48V? | φ7.9 | 22 | 5路普通信號 | |||
LPM-18-0601-02SD1 |
2 | 6路1A | 0-110V? | φ11.2 | 23.5 | / | |||
LPM-24-18S-01SDI |
1 | / | 0-110V? | / | |||||
LPM-12YS-03SD1 |
3 | / | 0-110V? | φ13.30 | 30 | / | |||
LPC-06A-02SD1 |
2 | / | 0-220V? | φ22 | 19.2 | / | |||
| LPC-24-0405-05S-01SD1 | 1 | 4路5A | 0-220V? | φ30 | 42.3 |
1組RS485 2路信號 |
|||
| LPC-76-0320-20S-01E3-01SD1-IP51 | 1 | 3路20A | 0-220V? | φ35.5 | 122 |
一組千兆 20路信號 |
|||
LPMS-08A-0301-SD2-01S |
1 | 3路1A | 0-48V | φ?9 | 11.7 | 1組12C | |||
LPMS-10B-0501-01SD2-01S |
1 | 5路1A | 0-48V |
φ 10 |
13.6 | / | |||
LPM-12YU-0702-01SD2 |
1 | 7路2A | 0-110V? | φ12.5 | 25.2 | / | |||
LPM-18-1202-01SD2 |
1 | 12路2A | 0-110V? | φ12.8 | 23.5 | / | |||
| LPM-30B-0602-01E2-10S-02SD2 | 2 | 6路2A | 0-110V? | φ16 | 37 |
1路百兆網 1組can信號 2組RS422信號 |
|||
LPC-06-01SD2 |
1 | / | 0-220V? | φ23 | 26 | / | |||
LPC-24A-04SD2 |
4 | / | 0-220V? | 22 | 42.3 | / | |||
| LPC-56A-0405-02SD2-01E3-23S | 2 | 4路5A | 0-220V? | 25 | 85.7 |
1組千兆網 23路信號 |
|||
LPC-24T-0202-18S-02SD3 |
2 | 2路2A | 0-220V? | 24.8 | 72.1 | 18路信號 | |||
LPCC-01B |
1 | 1 | / | / | φ6.5 | 24.6 | / | ||
LPCC-01C |
1 | 1 | / | / | φ13.6 | 35.9 | / | ||
LPCC-01D |
1 | 1 | / | / | φ12.4 | 30.46 | / | ||

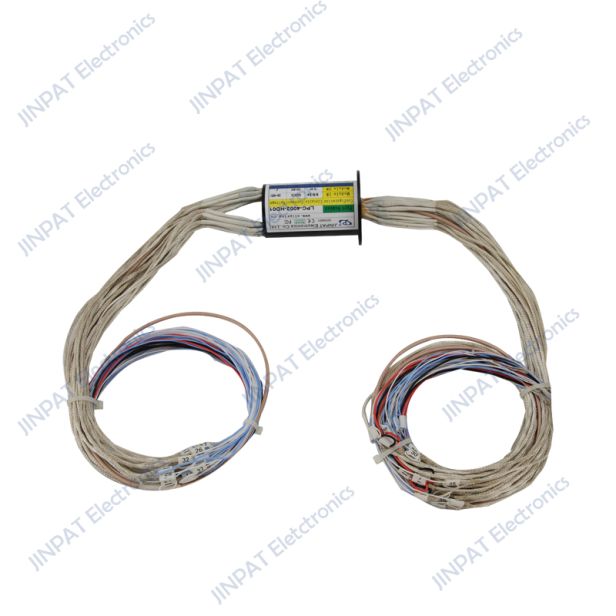

晶沛HDMI滑環，支持HDMI 1.4/2.0標準，穩定傳輸4K@60Hz高清視頻，不卡頓、不掉幀。采用高頻同軸結構，信號完整性強，抗干擾性能優異，可集成視頻、電源、控制信號于一體，結構緊湊，支持定制，廣泛適用于監控、影視、VR、醫療等高清旋轉應用。
| HDMI滑環 | ||||||||
| 型號 | HDMI |
每通道電流 （A） |
額定電壓（V） | 尺寸（外徑*長度mm） | 信號類型(環路數＞30) | |||
| HDMI1.2 | HDMI1.4 | HDMI2.0 | 外徑 | 長度 | ||||
|
最高分辨率 1080P@60Hz，向下兼容 |
最高分辨率 4K@30Hz向下兼容 |
最高分辨率4K@60Hz向下兼容 | ||||||
| LPC-36A-10S-HDMI-U2 | 1 | / | 0-220V? | φ22 | 57.3 |
1路USB2.0 10路普通信號 |
||
LPM-30B-HDMI-U2 |
1 | / | 0-110V? | φ16 | 37 | 1路USB2.0 | ||
LPM-30B-01HD |
1 | / | 0-110V? | φ16 | 37 | / | ||
LPM-30-01HD |
1 | / | 0-110V? | φ16 | 37 | / | ||
晶沛DisplayPort滑環，支持DP 1.2/1.4協議，最高傳輸速率32.4Gbps，穩定實現4K@120Hz、8K@60Hz高清視頻360°無損旋轉傳輸。高頻同軸結構設計，信號完整性強，抗干擾性能優異?？杉呻娫础SB等多種信號，結構緊湊，支持定制，適用于VR、安防、工業視覺等高帶寬應用場景。
| DisplayPort滑環 | |||||||
| 型號 | DisplayPort |
每通道電流 （A） |
額定電壓（V） | 尺寸（外徑*長度mm） |
信號類型(環路數＞30) | ||
| DP1.0 | DP1.2 | 外徑 | 長度 | ||||
|
最高分辨率 4K@30Hz，向下兼容 |
最高分辨率 4K@60Hz，向下兼容 |
||||||
LPM-30-DP |
/ | 1 | / |
0-110V | φ16 |
37 | / |
LPC-36A-01DP |
/ | 1 | / | 0-220V | φ22 | 57.3 | / |
LPC-12YT-01U3-01DP |
1 | / | / | 0-220V | φ24.8 | 74.5 | 1路USB3.0 |
LPC-0202-01U3-01DP |
1 | / | 2路2A | 0-220V | φ25 | 86 | 1路USB3.0 |
LPC-12T-0202-01U2-DP |
1 | / | 2路2A | 0-220V | φ24.8 | 74 | 1路USB3.0 |
LPC-24YT-0902-01U3-01DP |
1 | / | 9路2A | 0-220V | φ25 | 88.3 | 1路USB3.0 |
