高速球、紅外成像儀以及光電吊艙都是較為常見的光學設備，如果要使這些設備具備360°無限制旋轉采集視像數據的能力，就必須裝配導電滑環。晶沛電子作為專業的導電滑環廠家，已開發過數百款光學設備專用的導電滑環，這些型號的產品就有很多應用在這三種光學設備上。接下來我們就為大家簡單解讀一下這三種光學設備所用導電滑環的一些差異。

先從光電吊艙說起，光電吊艙集成度非常高，相當于民用監控?cái)z像頭和紅外熱成像儀的集合體，多見于JUN用察打一體無人機或者其他飛行平臺上，其按照功能的多寡及體積的大小，也分為高中低端產品，其中高端的光電吊艙，集成了光學紅外攝像成像、激光指示測距等功能，作用距離超過10Km，有的甚至能夠達到15Km的級別，由于集成的功能多，其所傳輸?shù)男盘?hào)種類也非常多，因此，其所使用的導電滑環也復雜得多，晶沛為高端光電吊艙開發的導電滑環，環路數最多的已超過一百路。

相對于高端的JUN用光電吊艙來說，高速球和紅外熱成像儀使用的導電滑環就簡單得多了。以高速球?yàn)槔?，目前市售產品大多數都采用雙鏡頭結構，具備高清可見光和紅外視頻拍攝的功能，由于平臺體積的限制，其視像拍攝距離最多不過數百米。相對簡單的功能，也只需要結構比較簡單，路數比較少的導電滑環就能解決問題。

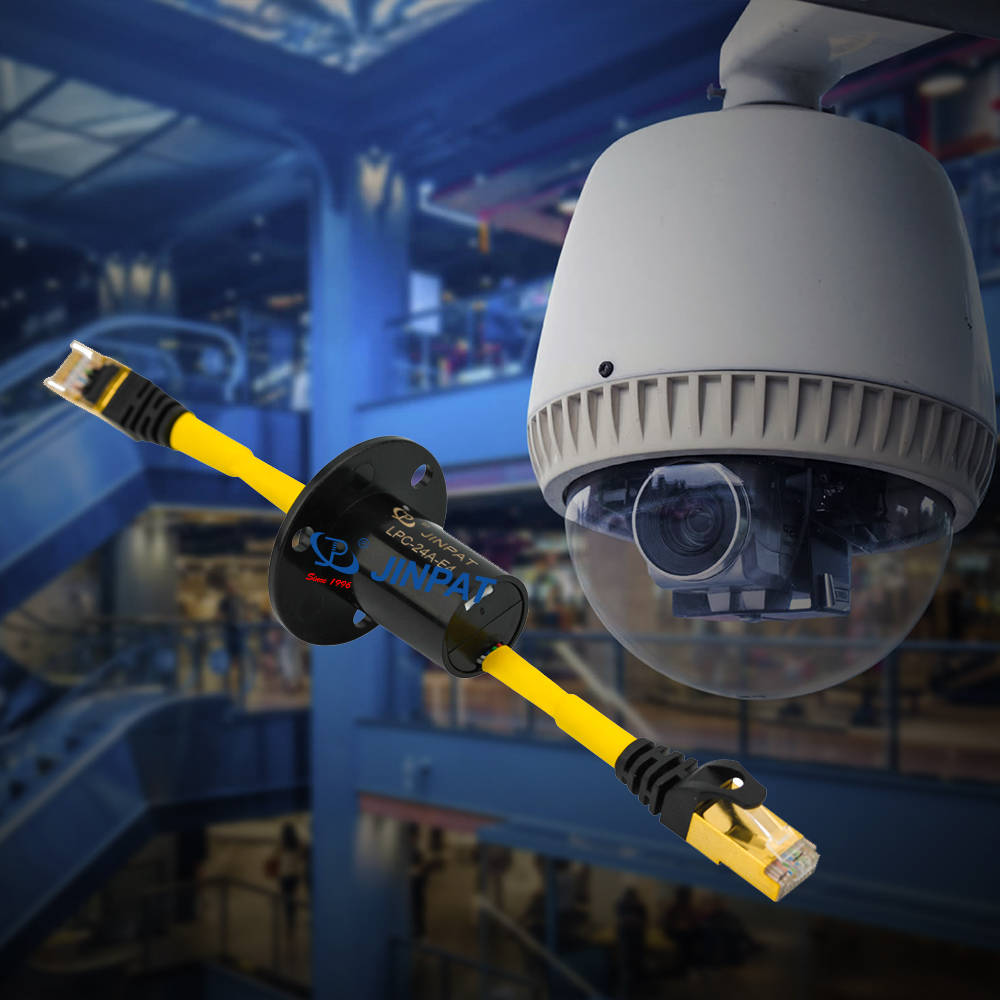

對于此類需求，晶沛電子一般在LPC-18/24/30等帽式系列標準滑環上進行改進，保留其中部分導線的功率傳輸能力，剩下的則進行雙絞并組合，用來傳輸百/千兆網信號。當然了，不止是高速球?qū)щ娀h(huán)采用這種方案，晶沛為小型可旋轉熱成像設備開發的導電滑環也是以這幾個系列的帽式滑環為基礎研制的。由于平臺技術細節的一些差別，紅外成像設備導電滑環使用的不一定是以太網信號，二是其他專用的信號通路，不過大多數情況，這些信號依然是采用雙絞線來傳輸?shù)摹?/span>
