LPHF射頻旋轉接頭包括同軸旋轉關節、波導旋轉關節、同軸/波導旋轉關節，也叫高頻滑環、射頻滑環，高頻旋轉關節是專門滿足傳輸高清信號、射頻信號、微波信號等高速串行數字信號或模擬信號而開發。該系列產品支持單路或多通路高頻信號單獨傳輸，也可支持高頻信號與控制信號、通訊信號、動力電源、流體介質混合傳輸，即組合滑環。
LPHF射頻旋轉接頭包括同軸旋轉關節、波導旋轉關節、同軸/波導旋轉關節，也叫高頻滑環、射頻滑環，高頻旋轉關節是專門滿足傳輸高清信號、射頻信號、微波信號等高速串行數字信號或模擬信號而開發。該系列產品支持單路或多通路高頻信號單獨傳輸，也可支持高頻信號與控制信號、通訊信號、動力電源、流體介質混合傳輸，即組合滑環。
如您有相關需求，歡迎隨時聯系晶沛電子。資深工程師與專業團隊將為您提供一對一技術對接和高效定制化服務。
| 電氣特性 | 機械特性 | 環境特性 | |||
| 通道數 | 3 | 工作轉速 | 0-500rpm | 工作溫度 | 工業級：-40~+75℃ |
| 頻率范圍 | DC-3GHz |
工作壽命 | 最高可達1000萬轉 | 軍工級：-55~+85℃ | |
| 接口類型 | SMA-f（50Ω） | 最大接口負載 | 軸向±5N/徑向±5N | 存儲溫度 | -55~+85℃ |
| 特性阻抗 | 50Ω/75Ω | 轉動力矩， 最大值 | 最小可達1N.cm | 工作濕度 | ≤95%(不允許冷凝） |
| 駐波比，最大值 | 1.7 | 接觸材料 | 貴金屬 | ||
| 插入損耗，最大值 | 0.75dB | 殼體材料 | 鋁合金/不銹鋼/黃銅 | IP防護等級 | IP40（高防護可選） |
| 最大平均功率 | 30W@1GHz/10W@1GHz/10W@1GHz | 表面處理 | 導電氧化/鈍化 鍍鎳/鍍?nèi)辖?/span> | ||
| 隔離度，最小值 | 50dB |
||||

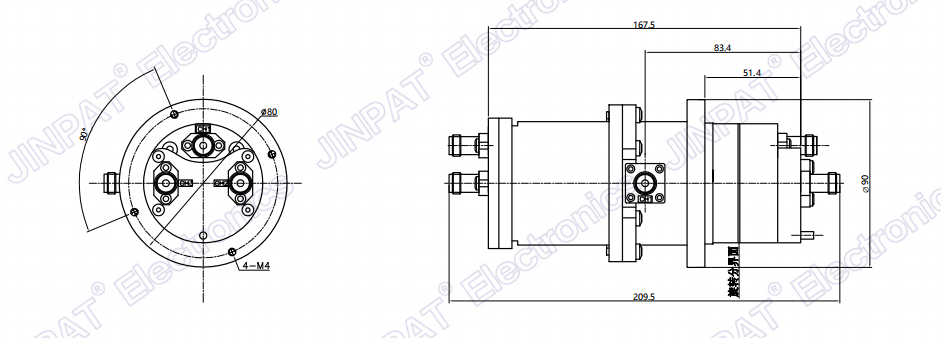

LPHF-03B 產品外形圖
★頻率最高可達50GHZ，通道數量最多可達6個
★可同軸類型、波導類型、同軸/波導混合類型
★可混合傳輸1-200路功率/信號
★ 超低的插入損耗和電壓駐波比
★ 可定制帶通孔射頻旋轉關節
★?通路數量
★?高頻信號頻率范圍
★?額定電壓和額定電流
★?支持射頻信號和電流或其他信號混合傳輸
★?雷達系統
★?高清網絡視頻監控系統
★ 衛星通訊系統
★?醫療工程設備
★?電子對抗系統
