高頻旋轉關節包括同軸旋轉關節、波導旋轉關節、同軸/波導旋轉關節，也叫高頻滑環、射頻滑環，高頻旋轉關節是專門滿足傳輸高清信號、射頻信號、微波信號等高速串行數字信號或模擬信號而開發。該系列產品支持單路或多通路高頻信號單獨傳輸，也可支持高頻信號與控制信號、通訊信號、動力電源、流體介質混合傳輸，即組合滑環。
晶沛LPCC單通道高頻滑環是一種一端能轉動并能傳導信號的滑環，主要由內部具有空腔體的旋轉關節主體、通過軸承連接在該旋轉關節主體上的轉動裝置、以及設置在該旋轉關節主體空腔體內部并與轉動裝置相連接的導體裝置組成。主要作用是提供旋轉的同時傳遞電信號，避免了傳統導線因旋轉而造成的纏繞或磨損問題。
| 產品規格 | |||
| 接口類型 | SMA/SMB/MCX/N/或指定 | 最大軸向負載 | ±2N |
| 頻率 | DC-3GHz | 最大徑向負載 | ±2N |
| 線長 | 250mm/250mm或指定 | 殼體材質 | 黃銅 |
| 電壓駐波比，最大值 | 1.5 | 絕緣材質 | PTFE |
| 電壓駐波比變化值 | 0.1 | 特性阻抗 | 50Ω |
| 插入損耗，最大值 |
0.4dB（不含導） 線1.4dB@250mm/250mm線長 |
大約重量(g | 11.5g（不含導線） |
| 插入損耗變化值 | 0.1dB | IP 防護等級 | IP40 |
| 最大峰值功率 | 1000W | 工作溫度 | -45～+80℃ |
| 最大平均功率 | 20W | 存儲溫度 | -55～+85℃ |
| 相位變化 | 1° | 濕度 (工作環境) | 95% |
| 最大旋轉速度 | 80rpm | 啟動力矩 | 2Ncm Max |
| 壽命 | 200萬轉 | 連續轉動力矩 | 2Ncm Max |

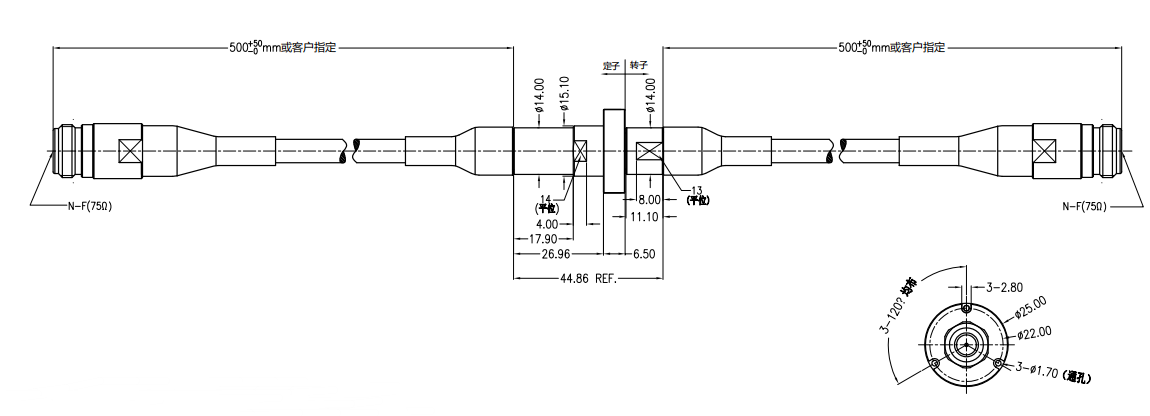

LPCC-01C產品外形圖
★L(fēng)PCC-01B是標準直頭射頻同軸連接器
★ 特性抗阻分為509和759兩種，默認發貨7592
★ 外形緊湊，超長壽命，免維護，無需潤滑
★ 可傳輸模擬信號及高速數字信號
★ 兼有處理信號的功能，如濾波,調相位,混頻,衰減.檢波,限幅等功能
★ 駐波比、低損耗滿足武器系統和精密測量儀器的需要
★ 大容量、大功率主要適應信息高速公路的發展需要
★?通路數
★?額定電壓和電流
★?支持寬頻信號和電流或其他信號混合傳輸
★交通系統
★遠程控制系統
★產品詳情
★雷達天線
★視頻監控系統
