LPHF射頻旋轉接頭包括同軸旋轉關節、波導旋轉關節、同軸/波導旋轉關節，也叫高頻滑環、射頻滑環，射頻旋轉接頭是專門滿足傳輸高清信號、射頻信號、微波信號等高速串行數字信號或模擬信號而開發。
LPHF射頻旋轉接頭包括同軸旋轉關節、波導旋轉關節、同軸/波導旋轉關節，也叫高頻滑環、射頻滑環，射頻旋轉接頭是專門滿足傳輸高清信號、射頻信號、微波信號等高速串行數字信號或模擬信號而開發。該系列產品支持單路或多通路高頻信號單獨傳輸，也可支持高頻信號與控制信號、通訊信號、動力電源、流體介質混合傳輸，即組合滑環。
| 電氣特性 | 機械特性 | 環境特性 | |||
| 通道數 | 4 | 工作轉速 | 0-500rpm | 工作溫度 | 工業級：-40~+75℃ |
| 頻率范圍 | DC-4GHz |
工作壽命 | 最高可達1000萬轉 | 軍工級：-55~+85℃ | |
| 接口類型 | SMA-f（50Ω） | 最大接口負載 | 軸向±5N/徑向±5N | 存儲溫度 | -55~+85℃ |
| 特性阻抗 | 50Ω/75Ω | 轉動力矩， 最大值 | 最小可達1N.cm | 工作濕度 | ≤95%(不允許冷凝） |
| 駐波比，最大值 | 1.5/1.5/1.5/1.5 | 接觸材料 | 貴金屬 | ||
| 插入損耗，最大值 | 1.0dB/1.0dB/1.0dB/1.0dB | 殼體材料 | 鋁合金/不銹鋼/黃銅 | IP防護等級 | IP40（高防護可選） |
| 最大平均功率 | 10W | 表面處理 | 導電氧化/鈍化 鍍鎳/鍍三元合金 | ||
| 隔離度，最小值 | 50dB |
||||

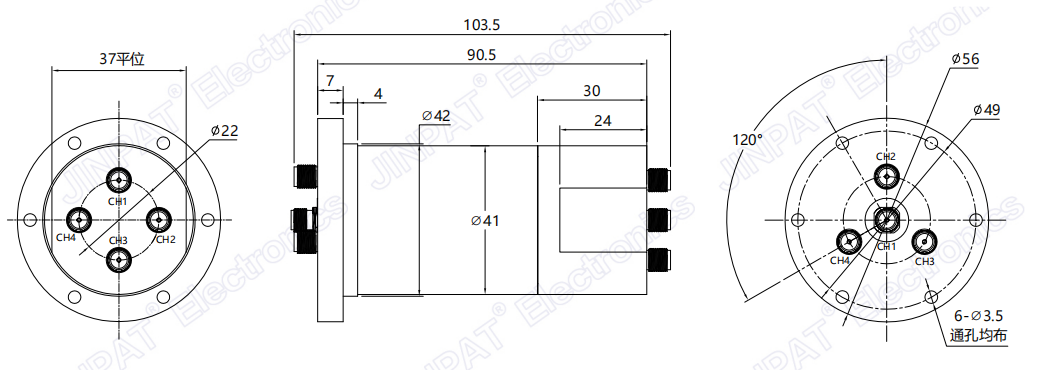

LPHF-04A產品外形圖
★頻率最高可達50GHZ，通道數量最多可達4個
★可同軸類型、波導類型、同軸/波導混合類型
★可混合傳輸1-200路功率/信號
★ 超低的插入損耗和電壓駐波比
★ 可定制帶通孔射頻旋轉接頭
★?通路數量
★?射頻信號頻率范圍
★?額定電壓和額定電流
★?支持射頻信號和電流或其他信號混合傳輸
★?雷達系統
★?高清網絡視頻監控系統
★ 衛星通訊系統
★?醫療工程設備
★?電子對抗系統
